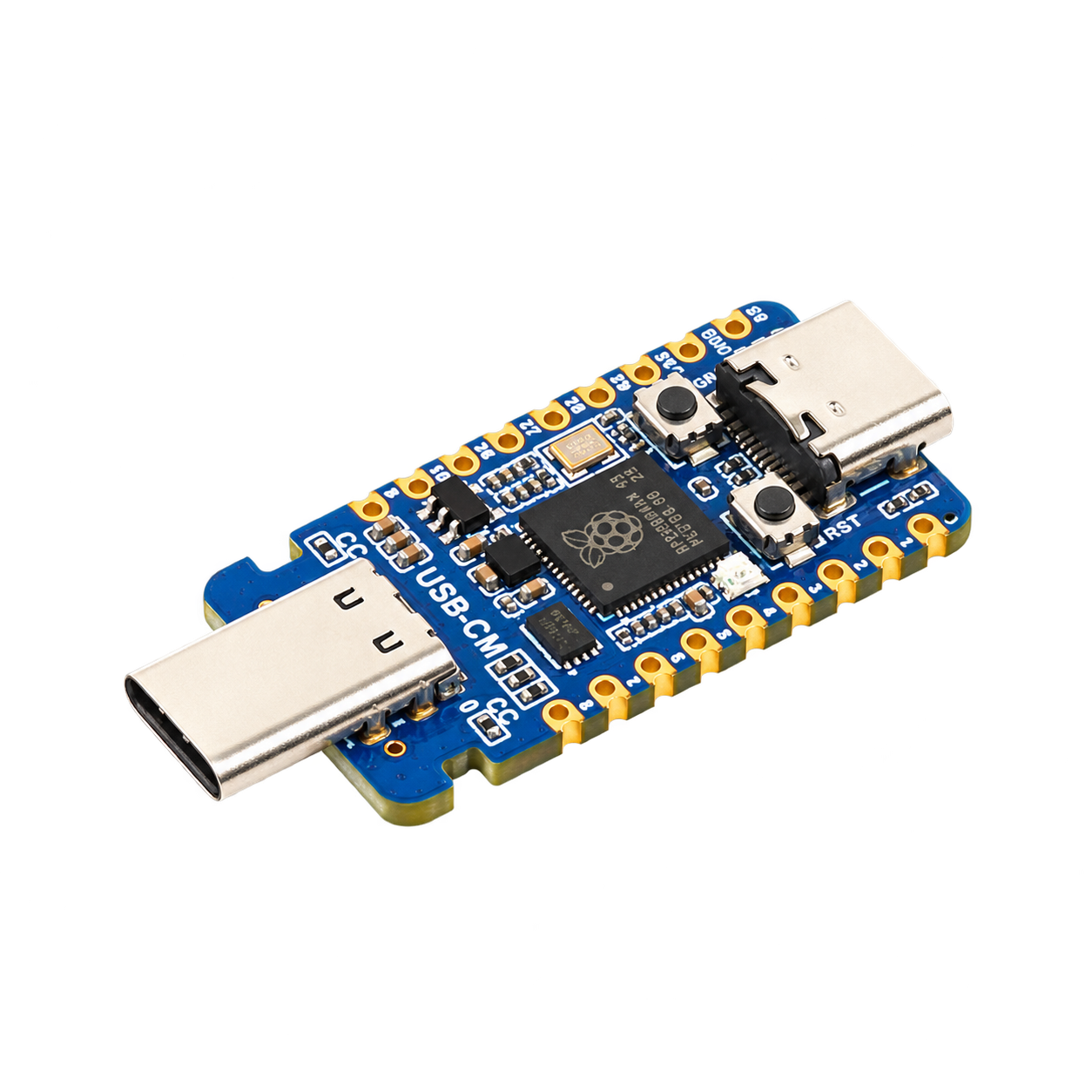

فبينما تستقبل اللوحتان الأخريان كابلاً، تنتهي هذه اللوحة بـ قابس USB-C ذكر. ادفعها مباشرة في حاسوب محمول أو هاتف أو جهاز لوحي أو موزّع، فتصبح اللوحة جهاز USB — دونجل أو ملحقاً مخصصاً أو مفتاح عتاد أو مسجّل بيانات — دون أي كابل على الإطلاق.

أما موصّل USB-C الثاني على اللوحة فهو الاعتيادي، ويُستخدم للتغذية والبرمجة. والقابس الذكر مولّد برمجياً من وحدات الإدخال والإخراج القابلة للبرمجة في RP2350، وهكذا تنتهي شريحة بوحدة تحكم USB واحدة بمنفذين عاملين.

وتحتها متحكم RP2350 ثنائي النواة ومزدوج المعمارية، يعمل بنواتَي Arm Cortex-M33 أو Hazard3 بمعمارية RISC-V بتردد يصل إلى ١٥٠ ميجاهرتز، مع ٥٢٠ كيلوبايت SRAM و٢ ميجابايت فلاش. وللوحدة أطراف جانبية مسننة للّحام مباشرة على لوحة حاملة.

المواصفات

الموديل               : RP2350-USB-C (نسخة القابس الذكر)
المتحكم               : Raspberry Pi RP2350
المعالج               : نواتا Arm Cortex-M33 أو Hazard3 RISC-V، حتى ١٥٠ ميجاهرتز
ذاكرة SRAM           : ٥٢٠ كيلوبايت
الفلاش                : ٢ ميجابايت مدمجة
منفذ USB الأصلي       : USB 1.1 بدعم وضعي الجهاز والمضيف (موصّل Type-C)
منفذ USB البرمجي      : قابس USB Type-C ذكر عبر PIO
منافذ SPI            : ٢
منافذ I2C            : ٢
منافذ UART           : ٢
المحوّل التماثلي       : ١٢ بت
وحدات PIO            : ١٢ آلة حالة للإدخال والإخراج القابل للبرمجة
المؤشر المدمج         : WS2812 قابل للعنونة بالألوان
منظّم الجهد            : LDO بتصنيف ٥٠٠ مللي أمبير
الأزرار               : BOOT و RESET
التثبيت               : وحدة بأطراف مسننة للحام السطحي المباشر
أوضاع الطاقة          : سكون وخمول منخفضا الاستهلاك
البرمجة               : سحب وإفلات عبر USB
البرمجيات             : حزمة C/C++ و Arduino IDE

تأكد من العدد الدقيق للمنافذ المُخرجة في هذه النسخة من صفحة المنتج قبل بناء تصميم يعتمد على منافذ بعينها.

أهم المزايا

• قابس USB-C ذكر — تدخل اللوحة مباشرة في المضيف دون كابل، وهذا هو شكل الدونجل.

• منفذا توصيل — مقبس Type-C للتغذية والبرمجة، والقابس الذكر للاتصال بالمضيف.

• ابنِ جهاز USB نهائياً — أدخلها في حاسوب أو هاتف فتظهر كما يحدده برنامجك الثابت: لوحة مفاتيح أو جهازاً تسلسلياً أو وحدة تخزين أو ملحقاً مخصصاً.

• قابس قابل للعكس — يدخل بأي اتجاه، وهو ما يهم في جهاز يتعامل معه المستخدم مباشرة.

• معمارية مزدوجة — نواتا Arm Cortex-M33 أو RISC-V من الشريحة نفسها.

• ١٢ وحدة PIO — وهي ما يجعل منفذ USB الثاني ممكناً.

• ١٥٠ ميجاهرتز و٥٢٠ كيلوبايت SRAM.

• أطراف مسننة للّحام على لوحة حاملة.

• مؤشر WS2812 ملون لبيان الحالة.

الاستخدامات

• الدونجلات والأجهزة القابلة للإدخال المباشر

• أجهزة الإدخال المخصصة — لوحات المفاتيح ولوحات الاختصارات ومحاكيات الإدخال

• مفاتيح الأمان العتادية ورموز المصادقة

• مسجّلات ومراقبات البيانات القابلة للإدخال

• محوّلات USB إلى تسلسلي ومحوّلات البروتوكولات

• ملحقات الهواتف والأجهزة اللوحية

• أدوات الاختبار والتطوير التي تدخل في مضيف

• العروض التعليمية لسلوك أجهزة USB

• المنتجات المدمجة الملحومة على لوحة حاملة

لماذا يغيّر القابس الذكر ما تبنيه

تختلف اللوحات الثلاث بموصّل واحد، لكن ذلك الموصّل يحدد شكل المنتج النهائي.

المنفذ الأنثى يجعل اللوحة مضيفاً أو موزّعاً — شيئاً تتصل به الأجهزة الأخرى. فهو يستقر على طاولة أو داخل صندوق، وتأتي إليه الكابلات.

أما القابس الذكر فيجعل اللوحة جهازاً — شيئاً يتصل بغيره. وهو شكل ذاكرة الفلاش والدونجل ومحوّل الواي فاي ومفتاح الأمان. فلا كابل، ويصبح المنتج كله هو اللوحة وما تضعه حولها من غلاف.

وللمنتج النهائي القابل للإدخال، يهم هذا أكثر من أي مواصفة. فلوحة بقابس ذكر وغلاف مطبوع ثلاثي الأبعاد هي المنتج، أما اللوحة ذات المقبس الأنثى فتحتاج كابلاً ومكاناً تستقر فيه.

أي نسخة تحتاج؟

Type-A               -> مقبس USB-A كامل الحجم؛ يستقبل ملحقات USB القياسية
Type-C أنثى          -> مقبس USB-C؛ يستقبل كابلات USB-C والأجهزة الحديثة
Type-C ذكر (هذه)     -> قابس USB-C؛ اللوحة تدخل في حاسوب أو هاتف

اختر نسخة القابس الذكر هذه حين تبني شيئاً يدخل في مضيف — دونجلاً أو جهاز USB مخصصاً أو مفتاح عتاد أو مسجّلاً قابلاً للإدخال.

واختر Type-C أنثى حين تتصل الملحقات بلوحتك عبر كابلات USB-C.

واختر Type-A حين توصّل أجهزة USB اعتيادية — لوحات مفاتيح وفأرات وأذرع تحكم وذواكر فلاش.

ما معنى PIO-USB

متحكم RP2350 يملك وحدة تحكم USB واحدة، يستخدمها مقبس Type-C للتغذية والبرمجة ولدور تطبيقك.

أما القابس الذكر فليس وحدة تحكم، بل يُولَّد برمجياً بوحدات PIO التي تبدّل خطوط البيانات بدقة تكفي لإنتاج واجهة USB عاملة. ووحدات PIO عتاد حتمي التوقيت، فيثبت التوقيت بشكل لا تحققه حلقة في المعالج.

وما يجب توقعه: السرعة الكاملة (١٢ ميجابت/ثانية) لا السرعة العالية. وهو ممتاز لأجهزة الإدخال وللأدوار التسلسلية ومعظم أدوار الملحقات لا للأعمال عالية النطاق. وستحتاج مكتبة PIO-USB، والتطبيقات المجتمعية راسخة لحزمة Pico ولـ Arduino.

ملاحظة حول USB-C: هذه واجهة بيانات لا تطبيق لمواصفة توصيل الطاقة. فاللوحة لا تتفاوض على جهود الطاقة، ومنظّمها بتصنيف ٥٠٠ مللي أمبير هو ما يحدد ميزانية الطاقة.

ملاحظات الاستخدام

• انتبه للحمل الميكانيكي. فاللوحة الداخلة مباشرة في منفذ حاسوب محمول تحمل وزنها وما يتصل بها على ذلك الموصّل. وللمنتج النهائي، صمّم غلافاً يوزع الحمل بدل ترك اللوحة معلقة على القابس.

• المنظّم بتصنيف ٥٠٠ مللي أمبير — وهي الميزانية الكلية للوحة ولما تغذّيه منها.

• منافذ GPIO تعمل بـ ٣٫٣ فولت ولا تتحمل ٥ فولت؛ استخدم محوّل مستوى.

• تحتاج مكتبة PIO-USB للمنفذ الذكر.

• ذاكرة فلاش ٢ ميجابايت — تكفي لمعظم البرامج الثابتة ومتواضعة لملفات الوسائط.

• خطط للوصول إلى زرّي BOOT و RESET في أي غلاف تصممه، وإلا اضطررت لفتح الغلاف لإعادة البرمجة.

• اختر Arm أو RISC-V في إعدادات البناء.
