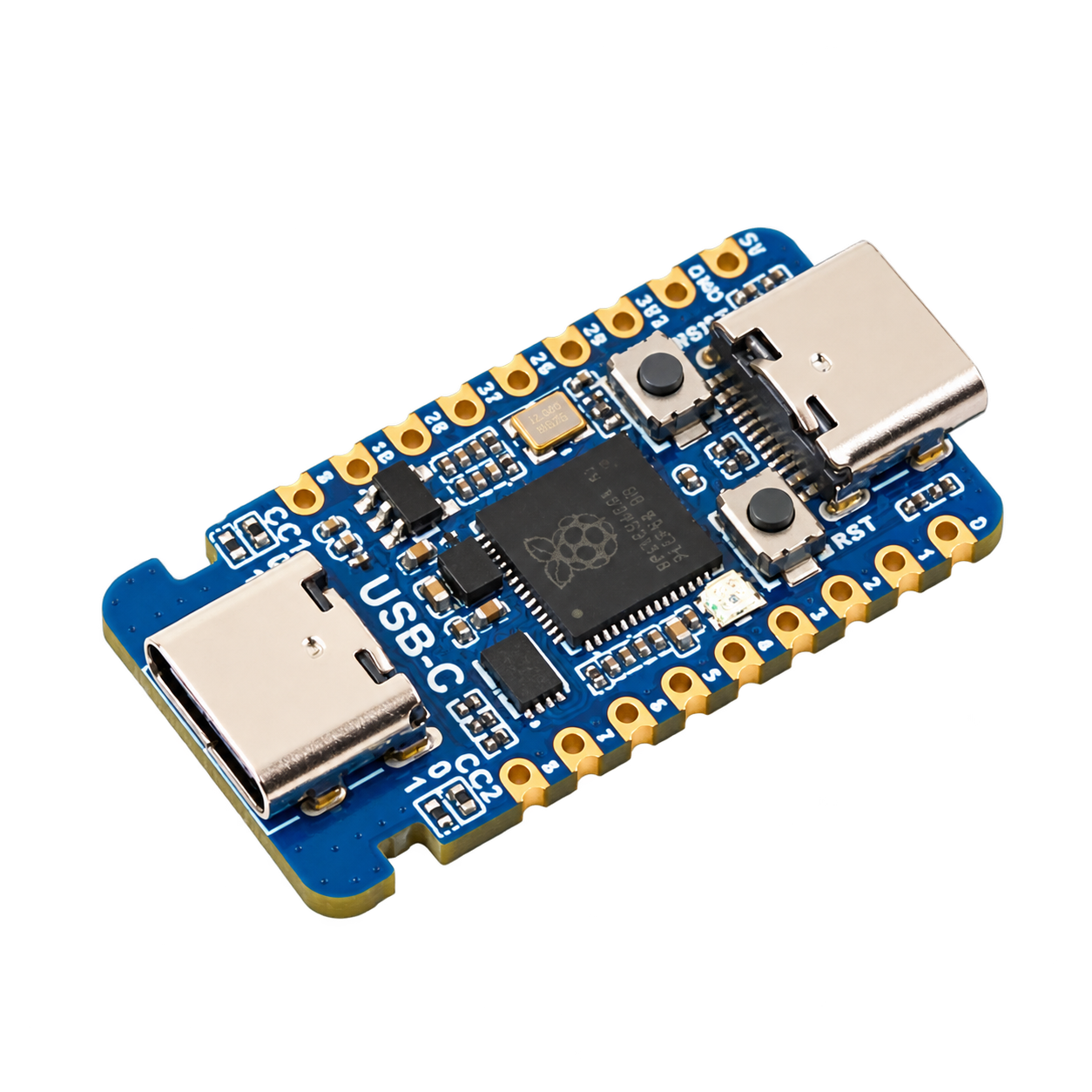

اللوحة نفسها الموجودة في نسخة Type-A، لكن بموصّل حديث على المنفذ الثاني.

فمنفذ USB-C الأول هو المنفذ الاعتيادي — للتغذية والبرمجة ولوظائف USB كجهاز أو كمضيف عبر وحدة التحكم الأصلية في RP2350. أما مقبس USB-C الثاني فيُولَّد برمجياً بالكامل عبر وحدات الإدخال والإخراج القابلة للبرمجة في الشريحة، فيمنحك واجهة USB عاملة حيث لا تملك الشريحة رسمياً أي وحدة تحكم متبقية.

وهذا يعني منفذَي USB-C على لوحة صغيرة واحدة: واحد إلى حاسوبك وآخر إلى ملحقك. ولأي مشروع مبني حول كابلات USB-C والأجهزة الحديثة، فهذه هي النسخة التي تتصل دون محوّل في الطريق.

وتحتها متحكم RP2350 ثنائي النواة ومزدوج المعمارية، يعمل بنواتَي Arm Cortex-M33 أو Hazard3 بمعمارية RISC-V بتردد يصل إلى ١٥٠ ميجاهرتز، مع ٥٢٠ كيلوبايت SRAM و٢ ميجابايت فلاش. وللوحدة أطراف جانبية مسننة للّحام مباشرة على لوحة حاملة.

المواصفات

الموديل               : RP2350-USB-C (نسخة المقبس الأنثى)
المتحكم               : Raspberry Pi RP2350
المعالج               : نواتا Arm Cortex-M33 أو Hazard3 RISC-V، حتى ١٥٠ ميجاهرتز
ذاكرة SRAM           : ٥٢٠ كيلوبايت
الفلاش                : ٢ ميجابايت مدمجة
منفذ USB الأصلي       : USB 1.1 بدعم وضعي الجهاز والمضيف (موصّل Type-C)
منفذ USB البرمجي      : مقبس USB Type-C أنثى عبر PIO
منافذ SPI            : ٢
منافذ I2C            : ٢
منافذ UART           : ٢
المحوّل التماثلي       : ١٢ بت
وحدات PIO            : ١٢ آلة حالة للإدخال والإخراج القابل للبرمجة
المؤشر المدمج         : WS2812 قابل للعنونة بالألوان
منظّم الجهد            : LDO بتصنيف ٥٠٠ مللي أمبير
الأزرار               : BOOT و RESET
التثبيت               : وحدة بأطراف مسننة للحام السطحي المباشر
أوضاع الطاقة          : سكون وخمول منخفضا الاستهلاك
البرمجة               : سحب وإفلات عبر USB
البرمجيات             : حزمة C/C++ و Arduino IDE

تأكد من العدد الدقيق للمنافذ المُخرجة في هذه النسخة من صفحة المنتج قبل بناء تصميم يعتمد على منافذ بعينها.

أهم المزايا

• منفذا USB-C — واحد للبرمجة والتغذية، وآخر كواجهة USB مولّدة برمجياً لملحقك.

• موصّل حديث في كامل السلسلة — دون محوّل Type-A عند العمل مع أجهزة وكابلات USB-C.

• مقبس قابل للعكس — يدخل قابس USB-C بأي اتجاه، وهو ما يهم داخل الصناديق حيث لا يرى المستخدم المنفذ.

• معمارية مزدوجة — نواتا Arm Cortex-M33 أو RISC-V من الشريحة نفسها.

• ١٢ وحدة PIO — وهي ما يجعل منفذ USB الثاني ممكناً، وقابلة للبرمجة لأي بروتوكول مخصص.

• ١٥٠ ميجاهرتز و٥٢٠ كيلوبايت SRAM — أبعد بكثير من الجيل السابق.

• أطراف مسننة — الحمها مباشرة على لوحتك الإنتاجية.

• مؤشر WS2812 ملون لبيان الحالة.

• برمجة بالسحب والإفلات عبر USB.

الاستخدامات

• تطوير ملحقات وإكسسوارات بنظام USB-C

• الأجهزة ومحوّلات الواجهات المخصصة بنظام USB-C

• جسر البروتوكولات بين أجهزة USB-C

• مشاريع مضيف USB باستخدام الكابلات الحديثة

• التحكم المدمج بواجهة USB-C أمامية

• تسجيل البيانات من ملحقات USB-C

• المنتجات المدمجة الملحومة على لوحة حاملة

• البروتوكولات العتادية المخصصة عبر PIO

ما معنى PIO-USB ولماذا يهم

متحكم RP2350 يملك وحدة تحكم USB واحدة، يستخدمها منفذ Type-C الأول للبرمجة ولدور الجهاز أو المضيف في تطبيقك.

أما المنفذ الثاني فليس وحدة تحكم أصلاً، بل يُولَّد برمجياً بوحدات PIO في الشريحة التي تبدّل خطوط البيانات بدقة تكفي لإنتاج واجهة USB عاملة. ووحدات PIO عتاد حتمي التوقيت، فيثبت التوقيت بشكل لا تحققه حلقة محاكاة في المعالج.

وما تحصل عليه: منفذ USB ثانٍ مجاناً على شريحة تملك واحداً رسمياً، فتتخاطب اللوحة مع حاسوب وملحق في آن واحد.

وما يجب توقعه: السرعة الكاملة (١٢ ميجابت/ثانية) لا السرعة العالية. وهو ممتاز لأجهزة الإدخال والمحوّلات التسلسلية ومعظم الملحقات لا للكاميرات والتخزين السريع. وستحتاج مكتبة PIO-USB، والتطبيقات المجتمعية راسخة لحزمة Pico ولـ Arduino.

وملاحظة صريحة حول USB-C: هذا منفذ بيانات لا تطبيق لمواصفة توصيل الطاقة. فهو لا يتفاوض على جهود الطاقة، ومنظّم اللوحة بتصنيف ٥٠٠ مللي أمبير هو ما يحدد ميزانية الطاقة مهما كان ما يستطيع مصدر USB-C تقديمه.

أي نسخة تحتاج؟

تصنع Waveshare ثلاث لوحات على هذه الدائرة بمنافذ ثانية مختلفة:

Type-A               -> مقبس USB-A كامل الحجم؛ يستقبل ملحقات USB القياسية
Type-C أنثى (هذه)    -> مقبس USB-C؛ يستقبل كابلات USB-C والأجهزة الحديثة
Type-C ذكر           -> قابس USB-C؛ اللوحة تدخل في حاسوب أو هاتف

اختر نسخة المقبس الأنثى هذه حين تكون ملحقاتك وكابلاتك بنظام USB-C وتريد للوحة أن تستقبل قابساً لا أن تكون قابساً.

واختر Type-A إن كنت توصّل أجهزة USB اعتيادية — لوحات مفاتيح وفأرات وأذرع تحكم وذواكر فلاش؛ فمعظم الملحقات الموجودة ما زالت تنتهي بقابس Type-A.

واختر Type-C ذكر إن كنت تبني شيئاً يدخل في مضيف — دونجل أو جهاز USB مخصص أو مفتاح أمان.

ملاحظات الاستخدام

• المنظّم بتصنيف ٥٠٠ مللي أمبير، وهي الميزانية الكلية للوحة ولما تغذّيه منها.

• منافذ GPIO تعمل بـ ٣٫٣ فولت ولا تتحمل ٥ فولت؛ استخدم محوّل مستوى.

• تحتاج مكتبة PIO-USB للمنفذ الثاني؛ فهو ليس تلقائياً.

• ذاكرة فلاش ٢ ميجابايت — تكفي لمعظم البرامج الثابتة ومتواضعة لملفات الوسائط.

• اختر Arm أو RISC-V في إعدادات البناء؛ ومعظم المكتبات موجّهة لـ Arm.

• لا يدعم توصيل الطاقة عبر USB-C — فهذا منفذ بيانات.
