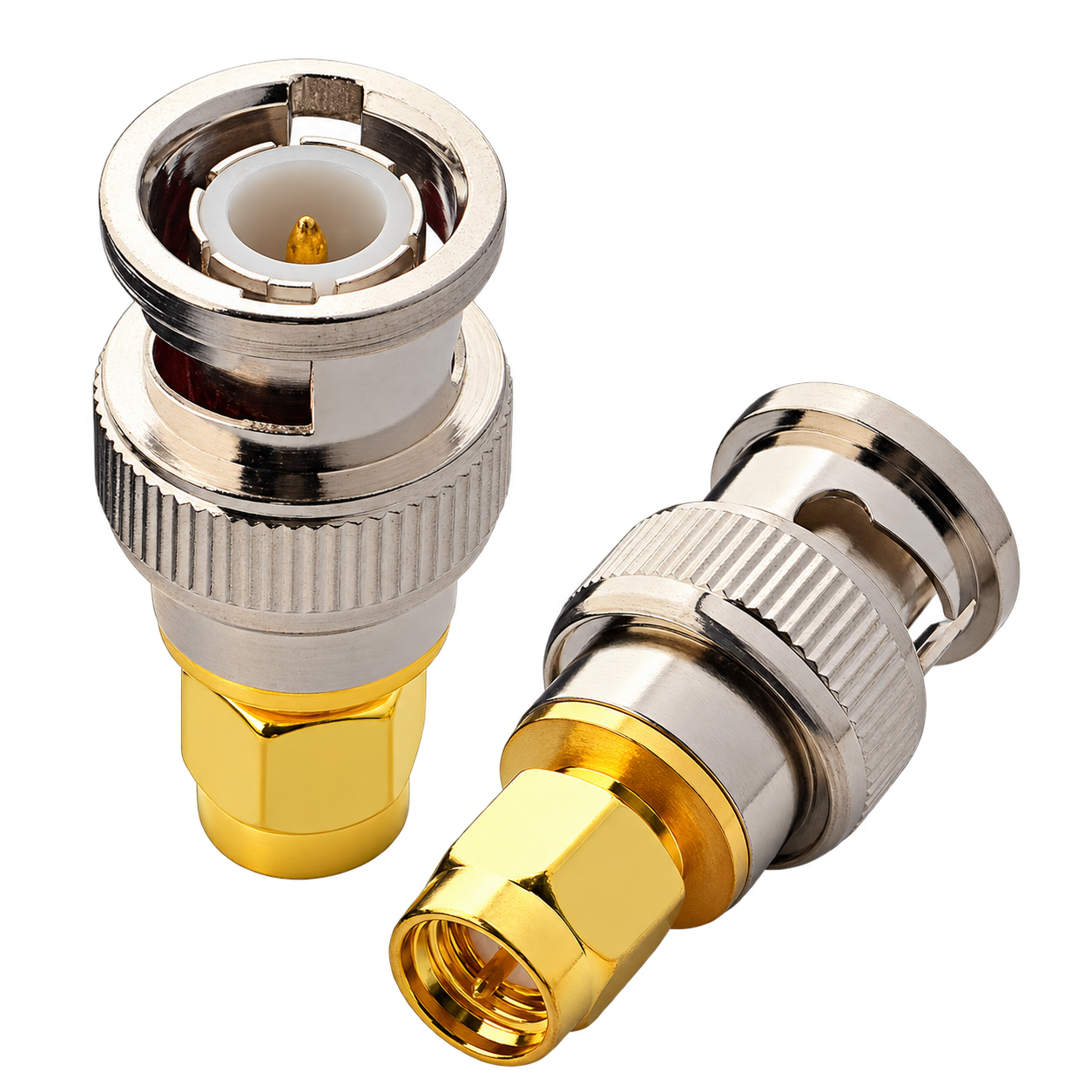

لهذا المحوّل قابس في كلا طرفيه — طرف BNC ذكر من جهة و SMA ذكر من الجهة الأخرى. وهو يصل الأجهزة ذات مقبس BNC أنثى مباشرة بـ الأجهزة ذات مقبس SMA أنثى، دون كابل بينهما.

وهذا هو التكوين الذي تحتاجه حين يتقابل جهازان: مقبس BNC في أوسيلوسكوب ومقبس SMA في جهاز راديو أو جهاز معرّف برمجياً أو وحدة راديوية أو منفذ هوائي. وهو أيضاً ما تستخدمه لتوصيل كابل SMA أنثى مباشرة بجهاز BNC.

والبنية نحاس مطلي بالنيكل مع نقطة تماس مركزية مطلية بالذهب وعزل من مادة PTFE، بمعاوقة ٥٠ أوم.

المواصفات

نوع المحوّل           : BNC ذكر إلى SMA ذكر
المعاوقة              : ٥٠ أوم
مدى التردد            : من التيار المستمر حتى ٤ جيجاهرتز (BNC هو الطرف المحدِّد)
مادة الجسم            : نحاس أصفر مطلي بالنيكل
نقطة التماس المركزية   : مطلية بالذهب
العازل                : PTFE
وصلة BNC             : قابس حربة بقفل ربع دورة
وصلة SMA             : قابس لولبي

أهم المزايا

• قابسان — يصل مقبس BNC مباشرة بمقبس SMA.

• توصيل مباشر بين جهازين — دون حاجة لكابل حين يتجاور جهازان أو وحدتان.

• ٥٠ أوم — المعاوقة الصحيحة لأعمال الترددات الراديوية والاختبار.

• قابس BNC بالحربة — توصيل وفصل بربع دورة.

• نقطة تماس مطلية بالذهب — مقاومة منخفضة ومقاومة جيدة للتآكل.

• عازل PTFE — أداء مستقر عبر مدى التردد.

أي محوّل أحتاج؟

كلمتا "ذكر" و"أنثى" تشيران إلى نقطة التماس المركزية لا إلى الغلاف الخارجي.

BNC ذكر    -> يدخل في مقبس BNC (يحمل حلقة الحربة الدوارة)
BNC أنثى   -> يستقبل قابس BNC
SMA ذكر    -> له سن مركزي وصامولة لولبية خارجية
SMA أنثى   -> لها تجويف مركزي وأسنان خارجية

هذا المحوّل (BNC ذكر ← SMA ذكر) هو ما تحتاجه حين:

• يكون في أحد الجهازين مقبس BNC أنثى

• وفي الآخر مقبس SMA أنثى

• وتريد وصلهما مباشرة

الاستخدامات النموذجية:

• توصيل مقبس SMA في جهاز معرّف برمجياً أو راديو بجهاز اختبار BNC

• إدخال كابل SMA أنثى في جهاز BNC

• وصل جهازي طاولة بموصّلات غير متطابقة

ملاحظة: لأن كلا الطرفين قابس، فهذا المحوّل لا يصل كابلين ببعضهما؛ ولذلك تحتاج النسخة أنثى-أنثى.

الاستخدامات

• توصيل مستقبلات الأجهزة المعرّفة برمجياً بأجهزة اختبار BNC

• توصيل الأوسيلوسكوب ومولّدات الإشارة بالوحدات الراديوية

• ربط محللات الطيف

• توصيلات أجهزة الهواة اللاسلكيين

• مواءمة منافذ الهوائيات

• منصات المختبرات والتدريس في الترددات الراديوية

• أعمال لوحات التقييم والتطوير

• تكوينات الاختبار الميدانية والمحمولة

مهم: SMA و RP-SMA ليسا الشيء نفسه

أكثر الأخطاء شيوعاً مع قطع SMA، والنوعان متشابهان في الشكل.

SMA القياسي — الذكر له سن مركزي والأنثى لها تجويف. وهذا المحوّل من النوع القياسي.

RP-SMA (معكوس القطبية) — نقاط التماس المركزية معكوسة، ويُستخدم في أجهزة الواي فاي المنزلية ونقاط الوصول وبعض الوحدات اللاسلكية.

وهما لا يتعشقان بشكل صحيح رغم تطابق الأسنان. فقابس SMA الذكر القياسي في هذا المحوّل لن يتصل بمقبس RP-SMA أنثى في جهاز واي فاي.

كيف تتحقق: الأسنان في الخارج مع سن في المنتصف تعني SMA ذكر قياسياً، ومع تجويف تعني RP-SMA ذكر. وأجهزة الواي فاي تكاد تكون دائماً RP-SMA، وأجهزة الاختبار والأجهزة المعرّفة برمجياً وأجهزة الهواة تكاد تكون دائماً قياسية.

ويستحق المعرفة أيضاً: موصّل BNC يأتي بمعاوقتي ٥٠ و٧٥ أوم

تبدو المعاوقتان متطابقتين. فنوع ٧٥ أوم للفيديو والبث، ونوع ٥٠ أوم للترددات الراديوية والاختبار. وهذا المحوّل ٥٠ أوم. وخلط المعاوقتين يسبب انعكاسات وأخطاء قياس ملموسة فوق بضع مئات من الميجاهرتز.

ملاحظات الاستخدام

• اشدد وصلة SMA باليد. نحو ٠٫٥ نيوتن متر للأعمال الدقيقة، والشد بالأصابع للاستخدام العام. والشد الزائد يتلف الأسنان ونقطة التماس.

• أدر الصامولة لا الجسم.

• انتبه للحمل الميكانيكي. فبوجود قابس في كل طرف، يمسك هذا المحوّل جهازين معاً بصلابة، وأي حركة أو وزن ينتقل مباشرة إلى الموصّلين. لا تدع جهازاً ثقيلاً يتعلق على وحدة خفيفة.

• أبقِ سلاسل المحوّلات قصيرة.

• غطِّه وأبقه نظيفاً عند عدم الاستخدام.

• حد التردد نحو ٤ جيجاهرتز، يحدده طرف BNC.
