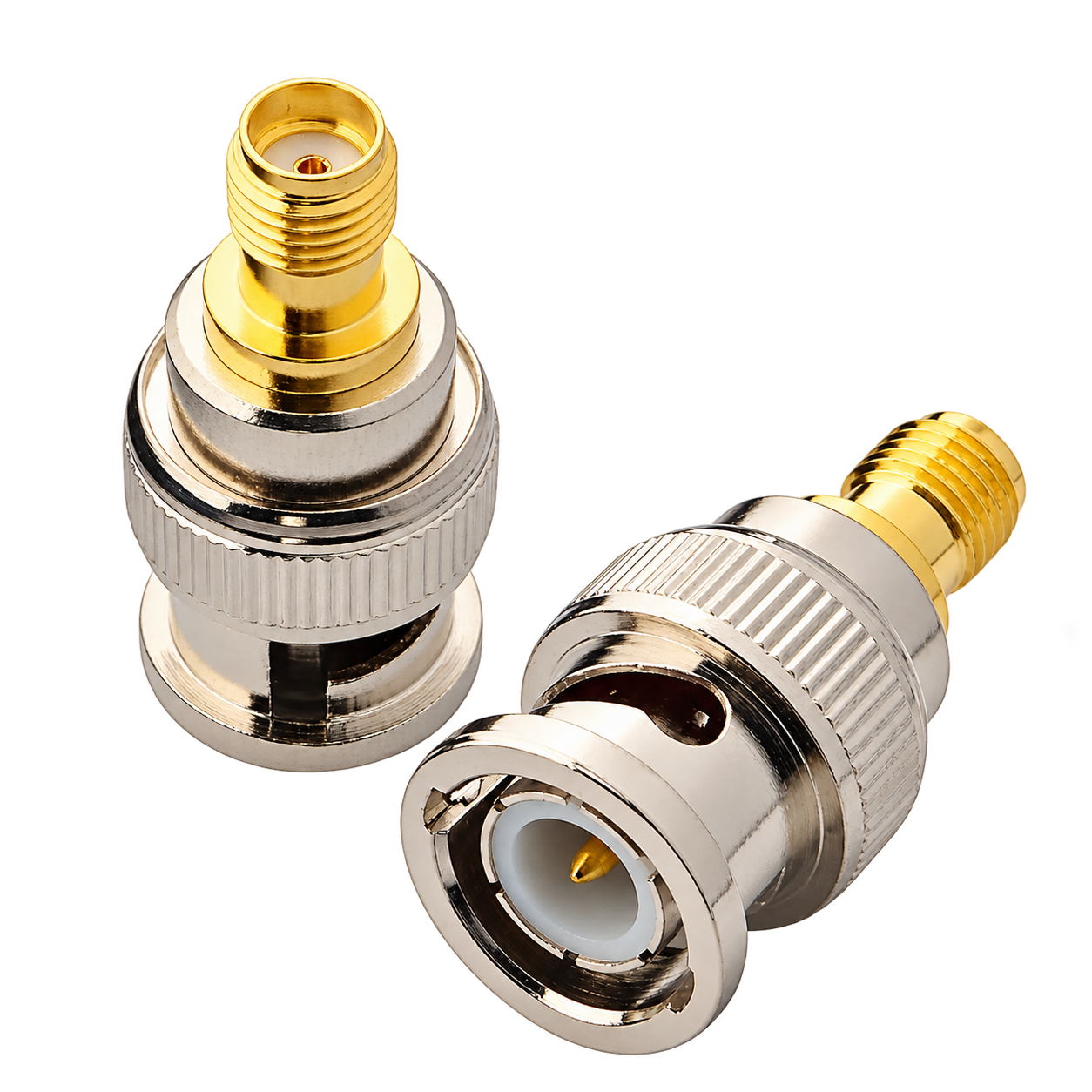

يضيف هذا المحوّل مقبس SMA أنثى إلى الأجهزة ذات مقبس BNC أنثى. فطرف BNC الذكر يدخل في مقبس BNC على الأوسيلوسكوب أو مولّد الإشارة أو محلل الطيف أو جهاز الاختبار، بينما يستقبل طرف SMA الأنثى أي كابل أو هوائي أو مجس بطرف SMA ذكر.

وهذه هي الحاجة الشائعة حين تكون أجهزة الاختبار لديك بنظام BNC وملحقاتك الراديوية بنظام SMA — فهوائيات الأجهزة المعرّفة برمجياً وكابلات الوصل القصيرة ووحدات الراديو ولوحات التقييم تستخدم SMA جميعها تقريباً.

والبنية نحاس مطلي بالنيكل مع نقطة تماس مركزية مطلية بالذهب وعزل من مادة PTFE، بمعاوقة ٥٠ أوم.

المواصفات

نوع المحوّل           : BNC ذكر إلى SMA أنثى
المعاوقة              : ٥٠ أوم
مدى التردد            : من التيار المستمر حتى ٤ جيجاهرتز (BNC هو الطرف المحدِّد)
مادة الجسم            : نحاس أصفر مطلي بالنيكل
نقطة التماس المركزية   : مطلية بالذهب
العازل                : PTFE
وصلة BNC             : حربة بقفل ربع دورة
وصلة SMA             : لولبية

أهم المزايا

• محوّل مستقيم ٥٠ أوم — المعاوقة الصحيحة لأعمال الاختبار والاتصالات الراديوية.

• وصلة BNC بالحربة — توصيل وفصل بربع دورة دون أدوات.

• نقطة تماس مطلية بالذهب — مقاومة تماس منخفضة ومقاومة للتآكل عبر دورات توصيل كثيرة.

• عازل PTFE — أداء كهربائي مستقر عبر مدى التردد.

• جسم نحاسي مطلي بالنيكل — متين ومقاوم للتآكل.

• حجم مدمج — يضيف طولاً ووزناً ضئيلين للوصلة.

أي محوّل أحتاج؟

تصف التسمية طرفي المحوّل، وكلمة "ذكر" أو "أنثى" تشير إلى السن المركزي لا إلى الغلاف الخارجي.

BNC ذكر    -> يدخل في مقبس BNC (يحمل حلقة الحربة الدوارة)
BNC أنثى   -> يستقبل قابس BNC
SMA ذكر    -> له سن مركزي وصامولة لولبية خارجية
SMA أنثى   -> لها تجويف مركزي وأسنان خارجية

هذا المحوّل (BNC ذكر ← SMA أنثى) هو ما تحتاجه حين:

• يكون في جهازك مقبس BNC أنثى (أوسيلوسكوب أو مولّد إشارة أو عدّاد أو محلل طيف)

• وينتهي كابلك أو هوائيك أو وحدتك بقابس SMA ذكر

الاستخدام النموذجي: توصيل هوائي SMA أو كابل وصل SMA بأوسيلوسكوب أو جهاز اختبار راديوي.

وإن لم تكن هذه حالتك، فأحد التركيبات الثلاثة الأخرى هو الصحيح؛ تحقق من الطرفين قبل الطلب.

الاستخدامات

• توصيل هوائيات SMA بأجهزة اختبار BNC

• قياسات الأوسيلوسكوب ومولّدات الإشارة

• توصيلات محللات الطيف

• منصات اختبار الأجهزة المعرّفة برمجياً ومستقبلات الراديو

• ربط أجهزة الهواة اللاسلكية

• أعمال المختبرات والتدريس في مجال الترددات الراديوية

• اختبار الهوائيات وقياسها

• تقييم وتطوير الوحدات الراديوية

مهم: SMA و RP-SMA ليسا الشيء نفسه

هذا أكثر الأخطاء شيوعاً وإزعاجاً مع قطع SMA، والنوعان متشابهان في الشكل إلى حد كبير.

SMA القياسي — الذكر له سن مركزي والأنثى لها تجويف مركزي. وهذا هو المعيار الصناعي وهو ما عليه هذا المحوّل.

RP-SMA (معكوس القطبية) — جنس نقاط التماس المركزية معكوس؛ فذكر RP-SMA له تجويف وأنثاه لها سن. ويُستخدم في أجهزة الواي فاي المنزلية ونقاط الوصول وبعض الوحدات اللاسلكية لأسباب تنظيمية في الأصل.

وهما لا يتعشقان بشكل صحيح. فذكر SMA القياسي لن يتصل بأنثى RP-SMA رغم تطابق الأسنان اللولبية.

كيف تتحقق: انظر إلى المركز. فإن كانت الأسنان اللولبية في الخارج ووُجد سن في المنتصف فهو SMA ذكر قياسي، وإن كانت الأسنان في الخارج ووُجد تجويف في المنتصف فهو RP-SMA ذكر. وأجهزة الواي فاي تكاد تكون دائماً RP-SMA، بينما أجهزة الاختبار والأجهزة المعرّفة برمجياً وأجهزة الهواة تكاد تكون دائماً SMA قياسياً.

ويستحق المعرفة أيضاً: موصّل BNC يأتي بمعاوقتي ٥٠ و٧٥ أوم

تُصنع موصّلات BNC بالمعاوقتين وتبدو متطابقة. فنوع ٧٥ أوم يُستخدم في الفيديو والبث، ونوع ٥٠ أوم في الترددات الراديوية وأجهزة الاختبار.

وهذا المحوّل ٥٠ أوم. وخلط ٥٠ و٧٥ أوم في مسار راديوي يسبب انعكاسات وأخطاء في القياس — بسيطة عند الترددات المنخفضة وملموسة فوق بضع مئات من الميجاهرتز. فإن كان جهازك ذو مقبس BNC جهاز فيديو لا جهاز اختبار راديوي، فتحقق من معاوقته.

ملاحظات الاستخدام

• اشدد وصلة SMA باليد ولا تجبرها. فموصّلات SMA لولبية لكنها حساسة؛ ومفتاح عزم مضبوط على نحو ٠٫٥ نيوتن متر هو الصحيح للأعمال الدقيقة، والشد بالأصابع كافٍ للاستخدام العام. والشد الزائد يتلف الأسنان ويشوّه نقطة التماس المركزية.

• لا تدر جسم الموصّل أثناء الشد؛ أدر الصامولة فقط. فلي الجسم يتلف السن المركزي والكابل المتصل.

• أبقِ سلاسل المحوّلات قصيرة. فكل محوّل يضيف فقداً وانقطاعاً بسيطاً في المعاوقة، واثنان أو ثلاثة على التوالي يصبح أثرهما ملحوظاً فوق ١ جيجاهرتز.

• أبقِ الموصّلات نظيفة ومغطاة عند عدم الاستخدام؛ فالغبار والحبيبات داخل الموصّل تضعف الأداء وتستهلك الطلاء.

• انتبه لحد التردد. فموصّل SMA مصنّف لترددات أعلى بكثير، لكن طرف BNC يحدّ هذا المحوّل عند نحو ٤ جيجاهرتز. وللترددات الأعلى تحتاج مساراً كاملاً من نوع SMA أو N.
