هذا هو المحوّل الذي يحتاجه معظم الناس فعلاً في أعمال الراديو المعرّف برمجياً، ويستحق توضيح السبب.

فأجهزة الاستقبال المعرّفة برمجياً وأجهزة Baofeng المحمولة ومعظم الوحدات الراديوية الصغيرة تحمل مقبس SMA أنثى في جسمها. بينما تنتهي الهوائيات والكابلات المحورية الموجودة في معظم الورش بقوابس BNC ذكر، لأن BNC هو ما تستخدمه أجهزة الاختبار وأجهزة الراديو الأقدم وكابلات المختبرات.

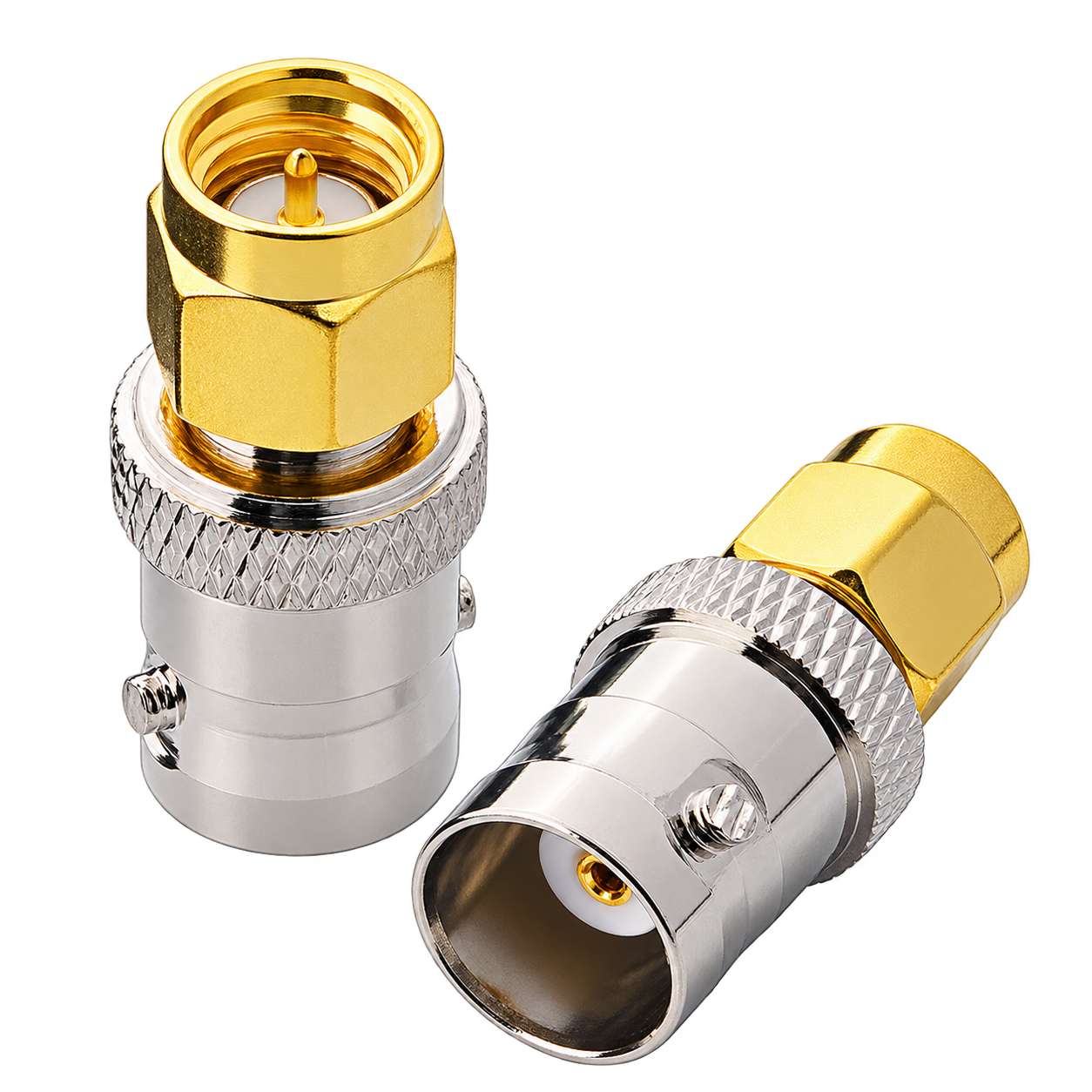

وهذا المحوّل يجسر هذه الفجوة بالضبط. فطرف SMA الذكر يُربط في مقبس الجهاز، وطرف BNC الأنثى يستقبل أي كابل أو هوائي BNC.

والبنية نحاس مطلي بالنيكل مع نقطة تماس مركزية مطلية بالذهب وعزل من مادة PTFE، بمعاوقة ٥٠ أوم.

المواصفات

نوع المحوّل           : BNC أنثى إلى SMA ذكر
المعاوقة              : ٥٠ أوم
مدى التردد            : من التيار المستمر حتى ٤ جيجاهرتز (BNC هو الطرف المحدِّد)
مادة الجسم            : نحاس أصفر مطلي بالنيكل
نقطة التماس المركزية   : مطلية بالذهب
العازل                : PTFE
وصلة BNC             : مقبس حربة بقفل ربع دورة
وصلة SMA             : قابس لولبي

أهم المزايا

• يضيف مقبس BNC إلى جهاز بمقبس SMA — وهو أكثر ما يُطلب لأجهزة الاستقبال المعرّفة برمجياً وأجهزة الراديو المحمولة والوحدات الراديوية الصغيرة.

• تبديل سريع للهوائي — فبعد تركيبه يصبح تبديل هوائيات BNC بربع دورة بدل فك موصّل لولبي في كل مرة.

• يحمي مقبس الجهاز — فالمحوّل يتحمل تآكل التوصيلات المتكررة بدل مقبس SMA الملحوم على لوحتك.

• ٥٠ أوم — المعاوقة الصحيحة للأعمال الراديوية.

• نقطة تماس مطلية بالذهب — مقاومة منخفضة ومتانة عبر دورات كثيرة.

• عازل PTFE — أداء مستقر عبر مدى التردد.

أي محوّل أحتاج؟

كلمتا "ذكر" و"أنثى" تشيران إلى نقطة التماس المركزية لا إلى الغلاف الخارجي.

BNC ذكر    -> يدخل في مقبس BNC (يحمل حلقة الحربة الدوارة)
BNC أنثى   -> يستقبل قابس BNC
SMA ذكر    -> له سن مركزي وصامولة لولبية خارجية
SMA أنثى   -> لها تجويف مركزي وأسنان خارجية

هذا المحوّل (BNC أنثى ← SMA ذكر) هو ما تحتاجه حين:

• يكون في جهازك مقبس SMA أنثى (جهاز استقبال معرّف برمجياً أو راديو محمول أو وحدة راديوية أو منفذ هوائي)

• وينتهي هوائيك أو كابلك بقابس BNC ذكر

الاستخدامات النموذجية:

• استخدام هوائي BNC مع جهاز استقبال معرّف برمجياً

• توصيل كابل محوري مختبري بنظام BNC بجهاز راديو محمول

• تركيب هوائي سوط أو تلسكوبي بنظام BNC على راديو بمقبس SMA

وفائدة عملية تستحق الذكر: ترك هذا المحوّل مركّباً بشكل دائم على جهاز الاستقبال يعني تبديل الهوائيات بربع دورة بدل ربط وفك موصّل SMA في كل مرة. فمقابس SMA الملحومة على لوحة صغيرة لا تتحمل دورات توصيل كثيرة، والمحوّل يتحمل ذلك التآكل بدلاً عنها.

الاستخدامات

• أجهزة الاستقبال المعرّفة برمجياً

• أجهزة الإرسال والاستقبال المحمولة وأجهزة الهواة

• توصيلات هوائيات أجهزة المسح والاستقبال

• منافذ هوائيات الوحدات الراديوية ولوحات التطوير

• منصات المختبرات وطاولات الاختبار

• تجارب الهوائيات والمقارنة بينها

• مراقبة الإشارات وتحديد الاتجاه

• التدريس ومشاريع الطلاب في الراديو

مهم: SMA و RP-SMA ليسا الشيء نفسه

أكثر الأخطاء شيوعاً مع قطع SMA، والنوعان متشابهان في الشكل.

SMA القياسي — الذكر له سن مركزي والأنثى لها تجويف. وهذا المحوّل من النوع القياسي.

RP-SMA (معكوس القطبية) — نقاط التماس المركزية معكوسة؛ فذكره له تجويف وأنثاه لها سن. ويُستخدم في أجهزة الواي فاي المنزلية ونقاط الوصول وبعض الوحدات اللاسلكية.

وهما لا يتعشقان بشكل صحيح رغم تطابق الأسنان. فقابس SMA الذكر القياسي في هذا المحوّل لن يتصل بمقبس RP-SMA أنثى.

كيف تتحقق: الأسنان في الخارج مع سن في المنتصف تعني SMA ذكر قياسياً، ومع تجويف تعني RP-SMA ذكر. وأجهزة الاستقبال المعرّفة برمجياً والراديوهات المحمولة وأجهزة الاختبار تكاد تكون دائماً قياسية، وأجهزة الواي فاي تكاد تكون دائماً معكوسة.

ويستحق المعرفة أيضاً: موصّل BNC يأتي بمعاوقتي ٥٠ و٧٥ أوم

يبدو النوعان متطابقين. فنوع ٧٥ أوم للفيديو والبث، ونوع ٥٠ أوم للترددات الراديوية والراديو والاختبار. وهذا المحوّل ٥٠ أوم. وخلطهما يسبب انعكاسات وفقداً ملموساً فوق بضع مئات من الميجاهرتز، وهو ما يغطي معظم الأعمال الراديوية.

ملاحظات الاستخدام

• اشدد وصلة SMA على الجهاز باليد. نحو ٠٫٥ نيوتن متر للأعمال الدقيقة، والشد بالأصابع للاستخدام العام. فالشد الزائد يتلف أسنان المحوّل، والأهم أنه يتلف المقبس في جهازك.

• أدر الصامولة لا الجسم عند التركيب على الجهاز.

• ادعم الهوائيات الثقيلة. فهوائي سوط طويل على جهاز استقبال صغير يضع عزماً كبيراً على المقبس؛ ولأي هوائي معتبر استخدم كابلاً محورياً قصيراً بدل تعليق الهوائي مباشرة على الجهاز.

• هل سترسل؟ راجع تصنيف القدرة مع المورّد. فهذه المحوّلات مناسبة للاستقبال والإرسال منخفض القدرة، لكن جهازاً محمولاً يرسل عدة واطات يستحق موصّلاً تعرف تصنيفه.

• أبقِ سلاسل المحوّلات قصيرة — فكل واحد يضيف فقداً.

• حد التردد نحو ٤ جيجاهرتز، يحدده طرف BNC.
