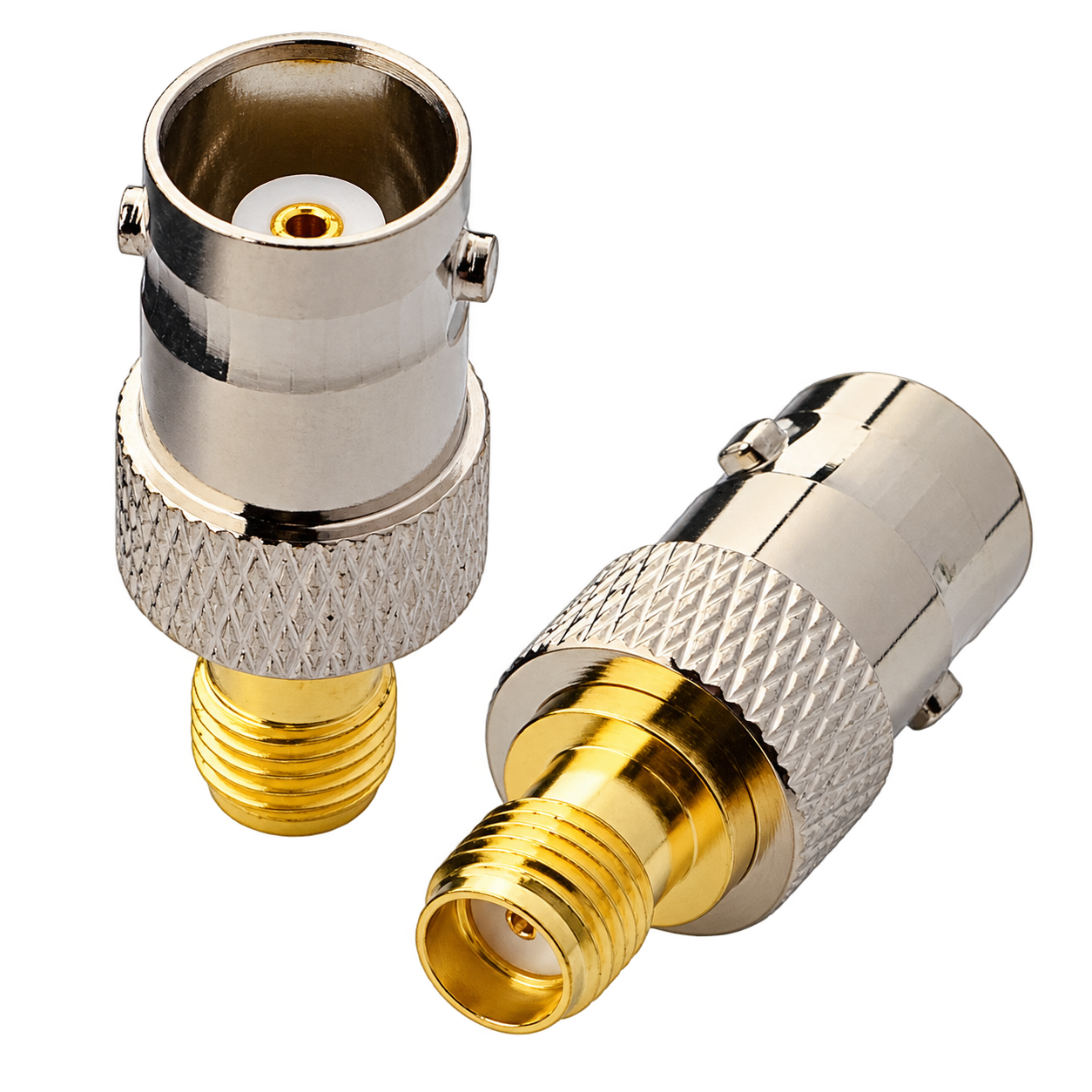

لهذا المحوّل مقبس في كلا طرفيه — فهو يصل كابل BNC ذكر بـ كابل أو هوائي SMA ذكر. ولا يدخل أي من طرفيه في جهاز، بل يستقبل الطرفان قابسين.

وهذا يجعله محوّل وصل الكابلات في هذه المجموعة. فإن كان لديك كابل وصل BNC من أجهزة الاختبار وكابل أو هوائي بطرف SMA، فهذا ما يصل بينهما في المنتصف.

والبنية نحاس مطلي بالنيكل مع نقطة تماس مركزية مطلية بالذهب وعزل من مادة PTFE، بمعاوقة ٥٠ أوم.

المواصفات

نوع المحوّل           : BNC أنثى إلى SMA أنثى
المعاوقة              : ٥٠ أوم
مدى التردد            : من التيار المستمر حتى ٤ جيجاهرتز (BNC هو الطرف المحدِّد)
مادة الجسم            : نحاس أصفر مطلي بالنيكل
نقطة التماس المركزية   : مطلية بالذهب
العازل                : PTFE
وصلة BNC             : مقبس حربة بقفل ربع دورة
وصلة SMA             : مقبس لولبي

أهم المزايا

• مقبسان — يصل كابل BNC ذكر بكابل أو هوائي SMA ذكر.

• ٥٠ أوم على امتداده — المعاوقة الصحيحة لأعمال الترددات الراديوية والاختبار.

• مقبس BNC بالحربة — توصيل وفصل بربع دورة دون أدوات.

• نقطة تماس مطلية بالذهب — مقاومة منخفضة ومتانة جيدة عبر التوصيلات المتكررة.

• عازل PTFE — أداء مستقر عبر مدى التردد.

• نحاس مطلي بالنيكل — متين ومقاوم للتآكل.

أي محوّل أحتاج؟

كلمتا "ذكر" و"أنثى" تشيران إلى نقطة التماس المركزية لا إلى الغلاف الخارجي.

BNC ذكر    -> يدخل في مقبس BNC (يحمل حلقة الحربة الدوارة)
BNC أنثى   -> يستقبل قابس BNC
SMA ذكر    -> له سن مركزي وصامولة لولبية خارجية
SMA أنثى   -> لها تجويف مركزي وأسنان خارجية

هذا المحوّل (BNC أنثى ← SMA أنثى) هو ما تحتاجه حين:

• يكون لديك كابل ينتهي بقابس BNC ذكر

• وكابل آخر أو هوائي ينتهي بقابس SMA ذكر

• وتحتاج وصلهما

الاستخدام النموذجي: وصل كابل اختبار BNC بكابل هوائي SMA، أو تمديد كابل SMA بكابل BNC محوري.

ولاحظ ما لا يفعله: فهو لا يتصل بالأجهزة مباشرة. فمقابس الأجهزة أنثى عادة، وهذا المحوّل ليس فيه قابس في أي طرف. فإن كنت توصّل إلى مقبس في جهاز، فأنت تحتاج إحدى النسخ ذات الطرف الذكر.

الاستخدامات

• وصل تجميعات كابلات BNC و SMA

• تمديد كابلات الاختبار ذات أنواع الموصّلات المختلطة

• توصيلات كابلات الهوائيات

• منصات العمل الراديوية في المختبرات

• تسليك الأجهزة المعرّفة برمجياً ومستقبلات الراديو

• تركيبات الهواة اللاسلكيين

• التكوينات المتنقلة والمؤقتة للاختبار

• أعمال الترددات الراديوية في الورش والميدان

مهم: SMA و RP-SMA ليسا الشيء نفسه

أكثر الأخطاء شيوعاً مع قطع SMA، والنوعان متشابهان في الشكل.

SMA القياسي — الذكر له سن مركزي والأنثى لها تجويف. وهذا المحوّل من النوع القياسي.

RP-SMA (معكوس القطبية) — نقاط التماس المركزية معكوسة؛ فذكره له تجويف وأنثاه لها سن. ويُستخدم في أجهزة الواي فاي المنزلية ونقاط الوصول وبعض الوحدات اللاسلكية.

وهما لا يتعشقان بشكل صحيح رغم تطابق الأسنان. فكابل RP-SMA ذكر لن يتصل بمقبس SMA الأنثى القياسي في هذا المحوّل.

كيف تتحقق: انظر إلى مركز الموصّل. فالأسنان في الخارج مع سن في المنتصف تعني SMA ذكر قياسياً، والأسنان في الخارج مع تجويف تعني RP-SMA ذكر. وأجهزة الواي فاي تكاد تكون دائماً RP-SMA، وأجهزة الاختبار والأجهزة المعرّفة برمجياً وأجهزة الهواة تكاد تكون دائماً قياسية.

ويستحق المعرفة أيضاً: موصّل BNC يأتي بمعاوقتي ٥٠ و٧٥ أوم

تُصنع موصّلات BNC بالمعاوقتين وتبدو متطابقة. فنوع ٧٥ أوم للفيديو والبث، ونوع ٥٠ أوم للترددات الراديوية وأجهزة الاختبار.

وهذا المحوّل ٥٠ أوم. وخلط المعاوقتين يسبب انعكاسات وأخطاء قياس، بسيطة عند الترددات المنخفضة وملموسة فوق بضع مئات من الميجاهرتز.

ملاحظات الاستخدام

• اشدد وصلة SMA باليد. نحو ٠٫٥ نيوتن متر بمفتاح عزم للأعمال الدقيقة، والشد بالأصابع للاستخدام العام. والشد الزائد يتلف الأسنان ونقطة التماس.

• أدر الصامولة لا الجسم. فتدوير جسم الموصّل يتلف السن المركزي ويلوي الكابل.

• ادعم موضع الوصل. فالمحوّل الذي يصل كابلين يحمل وزنهما معاً وعزم أي حركة؛ ولا تتركه معلقاً دون دعم، خصوصاً مع الكابلات المحورية الثقيلة.

• أبقِ سلاسل المحوّلات قصيرة — فكل واحد يضيف فقداً وانقطاعاً بسيطاً في المعاوقة.

• غطِّه وأبقه نظيفاً عند عدم الاستخدام.

• حد التردد نحو ٤ جيجاهرتز، يحدده طرف BNC.
