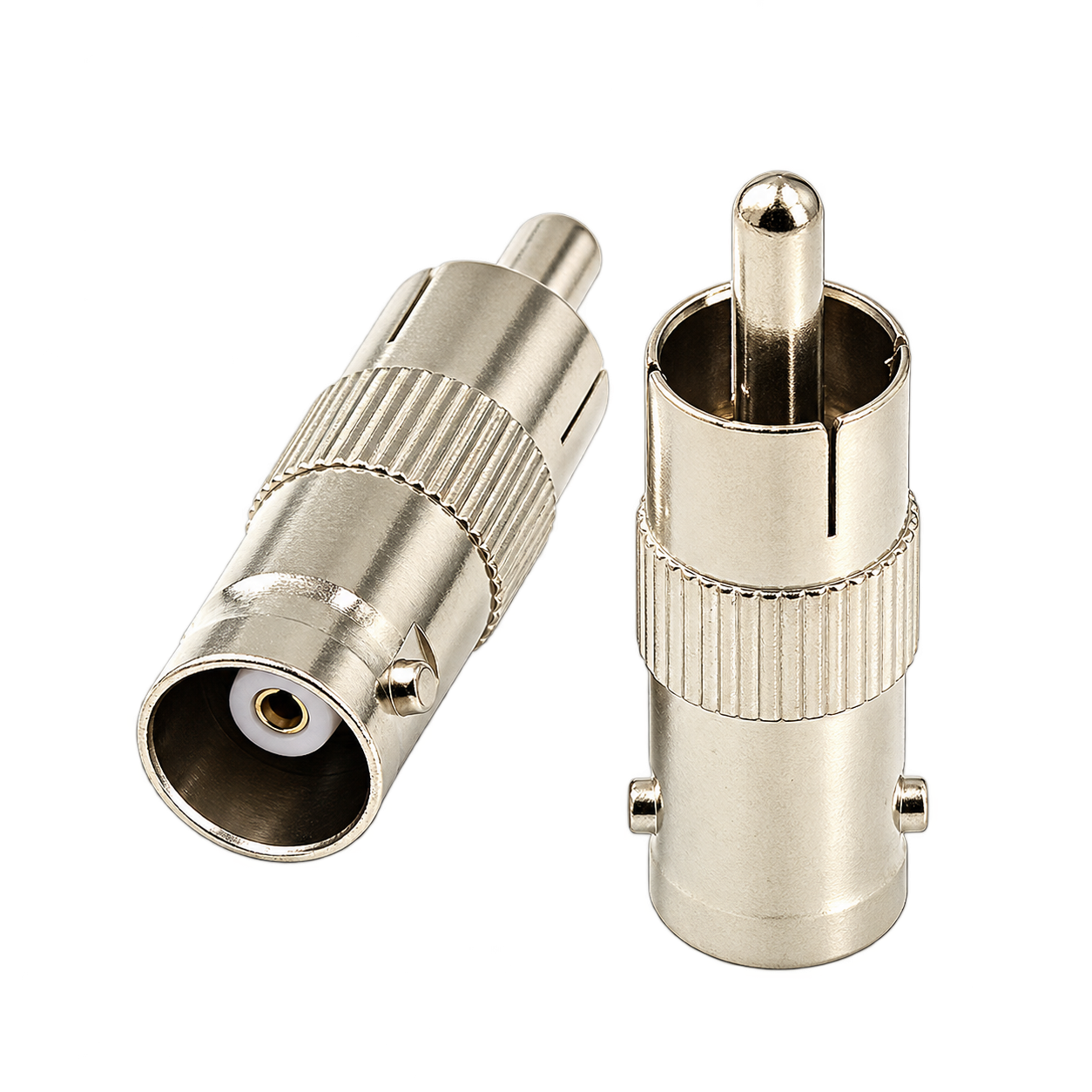

يضيف هذا المحوّل مقبس RCA إلى أي جهاز بمخرج BNC. فطرف BNC الذكر يُقفل في مقبس BNC أنثى بربع دورة، ويستقبل طرف RCA الأنثى أي قابس RCA قياسي.

والاستخدام اليومي له هو أنظمة المراقبة. فكاميرات المراقبة وأجهزة التسجيل ووحدات نقل الفيديو تستخدم BNC كلها تقريباً، بينما تستخدم التلفزيونات والشاشات وبطاقات التقاط الفيديو وأجهزة التسجيل الأقدم منافذ RCA. وهذا المحوّل يجسر هذه الفجوة دون صندوق تحويل ودون مكواة لحام.

كما يُستخدم على طاولة العمل حيث تحتاج أجهزة الاختبار بنظام BNC للاتصال بأجهزة الصوت والفيديو بنظام RCA.

والبنية نحاس مطلي بالنيكل مع نقطة تماس مركزية مطلية بالذهب وعزل من مادة PTFE.

المواصفات

نوع المحوّل           : BNC ذكر إلى RCA أنثى
المعاوقة              : ٧٥ أوم (ويتوفر أيضاً بـ ٥٠ أوم - راجع الملاحظة)
مادة الجسم            : نحاس أصفر مطلي بالنيكل
نقطة التماس المركزية   : مطلية بالذهب
العازل                : PTFE
وصلة BNC             : قابس حربة بقفل ربع دورة
وصلة RCA             : مقبس بتثبيت احتكاكي
نوع الإشارة           : محوّل سلبي - دون تحويل للإشارة

أهم المزايا

• يصل أجهزة BNC بكابلات RCA — وهو المطلب القياسي في أنظمة المراقبة، حيث تتحدث الكاميرات والمسجّلات بنظام BNC والشاشات بنظام RCA.

• دون تغذية ودون محوّل ودون لحام — محوّل سلبي يعمل مباشرة.

• طرف BNC بقفل — الحربة تمسك بإحكام ولا تنفك بالاهتزاز.

• نقطة تماس مطلية بالذهب — مقاومة تماس منخفضة ومقاومة للتآكل عبر دورات توصيل كثيرة.

• جسم نحاسي مطلي بالنيكل — متين ومقاوم للتآكل.

• حجم مدمج — يضيف طولاً ضئيلاً للوصلة.

أي طرف هو أيّهما؟

BNC ذكر    -> يدخل في مقبس BNC (يحمل حلقة الحربة الدوارة)
RCA أنثى   -> مقبس يستقبل قابس RCA (النوع المألوف أصفر/أحمر/أبيض)

هذا المحوّل هو ما تحتاجه حين:

• يكون في جهازك مقبس BNC أنثى — كاميرا مراقبة أو مخرج جهاز تسجيل أو وحدة نقل فيديو أو أوسيلوسكوب

• وينتهي كابلك بقابس RCA ذكر

الاستخدامات النموذجية:

• توصيل كاميرا مراقبة بتلفزيون أو شاشة ذات مدخل RCA

• إدخال مخرج BNC من جهاز التسجيل إلى بطاقة التقاط أو مسجّل بمداخل RCA

• توصيل كابلات صوت RCA بأجهزة اختبار BNC

وإن كانت حالتك معكوسة — مقبس RCA في الجهاز وكابل BNC — فأنت تحتاج نسخة BNC أنثى إلى RCA ذكر. تحقق من الطرفين قبل الطلب.

مهم: معاوقتا ٧٥ و٥٠ أوم متطابقتان في الشكل

هذه أهم تفصيلة في موصّلات BNC، والنسختان لا يمكن تمييزهما بصرياً.

٧٥ أوم هي معيار الفيديو والبث. فكاميرات المراقبة وأجهزة التسجيل والفيديو المركّب وفيديو RCA تستخدمها جميعاً. وهذه هي النسخة التي تريدها لأي عمل متعلق بالفيديو.

٥٠ أوم هي معيار الترددات الراديوية والاختبار. فالأوسيلوسكوبات ومولّدات الإشارة وأجهزة الراديو وأجهزة المختبرات تستخدمها.

ولماذا يهم ذلك: لأن خلط النوعين يسبب انعكاسات في الإشارة. وعلى امتداد قصير في نظام مراقبة بترددات الفيديو المركّب يكون الأثر بسيطاً ومحتملاً عادة، أما على كابل طويل أو في أعمال القياس الراديوي فيضعف الإشارة بوضوح — ظلال وفقدان حدّة في الفيديو، وأخطاء قياس في أعمال الاختبار.

وعملياً: لأنظمة المراقبة والفيديو استخدم ٧٥ أوم، وللاختبار والقياس الراديوي استخدم ٥٠ أوم. وإن ذكر مورّدك نوعاً واحداً فقط فاسأله أيهما، فكلاهما يُباع تحت الاسم نفسه.

مهم: هذا المحوّل لا يحوّل الإشارة

المحوّل السلبي يغيّر الموصّل لا الإشارة. وهذا قول بديهي حتى تصطدم بالحالة التي يهم فيها، وهي حالة تتكرر باستمرار في أعمال المراقبة:

كاميرات HD التماثلية لن تظهر على المدخل المركّب في التلفزيون. فكاميرات AHD و TVI و CVI تستخدم موصّلات BNC وكابلات ٧٥ أوم تماماً كالكاميرات التماثلية القديمة، لكن صيغة الإشارة مختلفة. فإن وصّلت إحداها بمدخل RCA الأصفر المركّب في تلفزيون عبر هذا المحوّل، فلن تحصل على صورة أو ستحصل على صورة متدحرجة غير مستقرة.

وما ينجح: كاميرا تماثلية تقليدية بصيغة الفيديو المركّب إلى مدخل فيديو RCA في تلفزيون أو شاشة.

وما لا ينجح: كاميرا AHD أو TVI أو CVI أو شبكية إلى مدخل RCA مركّب. فهذه تحتاج جهاز تسجيل مطابقاً أو محوّل صيغة حقيقياً، وهو جهاز يحتاج تغذية لا مجرد محوّل موصّل.

وإن لم تكن متأكداً من نوع كاميرتك فراجع الموديل أو العلبة. فإن ذُكر AHD أو TVI أو CVI أو أي دقة فوق نحو ٧٠٠ خط، فهي ليست فيديو مركّباً عادياً.

ملاحظة حول طرف RCA

وصلة RCA احتكاكية لا قافلة. فبخلاف طرف BNC الذي يُلوى ويُقفل، يُمسك قابس RCA بشد نابضي في المقبس فقط.

وهذا يهم من ناحيتين. الأولى أن الوصلة قد تنفك إن شُدّ الكابل أو تعلق المحوّل بوزنه؛ فادعم موضع الوصل في أي تركيب دائم. والثانية أن مقابس RCA تتآكل مع الاستخدام المتكرر ويرتخي إمساكها مع الوقت، فتصبح الصورة متقطعة في النهاية. فإن أصبحت وصلة قديمة غير موثوقة، فالمقبس هو السبب عادة لا الكابل.

ملاحظات الاستخدام

• أدخل قابس RCA حتى النهاية. فالقابس غير المدخل بالكامل يعطي صورة متقطعة أو مشوّشة.

• ادعم المحوّل في التركيبات الدائمة بدل تركه معلقاً على كاميرا أو مقبس جداري.

• حافظ على نظافة الموصّلات. فالغبار والتآكل داخل مقبس RCA يسببان تشويشاً وانقطاعاً في الصورة، خصوصاً في الخارج.

• طابق المعاوقة مع العمل — ٧٥ أوم للفيديو و٥٠ أوم للترددات الراديوية.

• أبقِ سلاسل المحوّلات قصيرة. فكل نقطة توصيل عطل محتمل وتضيف فقداً بسيطاً للإشارة.

• لأنظمة المراقبة الخارجية، اعزل الوصلة بشريط لاصق ذاتي الالتحام. فهذه المحوّلات غير محكمة، ودخول الماء إلى الموصّل هو السبب الأشيع لانطفاء كاميرا بعد أشهر من تركيبها.
